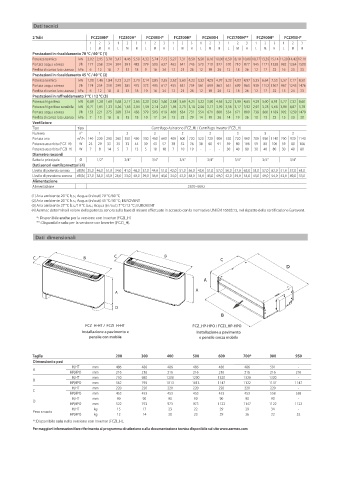

Page 6 - Aermec_FCZ_H_IT

Dati tecnici

2 Tubi FCZ200H* FCZ300H* FCZ400H* FCZ500H* FCZ600H FCZI700H** FCZ900H* FCZ950H*
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,02 2,95 3,70 3,47 4,46 5,50 4,32 5,74 7,15 5,27 7,31 8,50 6,50 8,10 10,00 6,50 8,10 10,00 10,77 13,35 15,14 11,20 14,42 17,10
Portata acqua utenza l/h 177 258 324 304 391 482 379 503 627 462 641 745 570 710 877 570 710 877 945 1171 1328 982 1264 1500
Perdita di carico lato utenza kPa 6 12 18 7 12 18 9 16 24 12 21 28 12 18 26 12 18 26 12 17 22 16 25 33
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,00 1,46 1,84 1,72 2,21 2,73 2,14 2,85 3,55 2,62 3,63 4,22 3,32 4,03 4,97 3,32 4,03 4,97 5,35 6,64 7,53 5,57 7,17 8,50
Portata acqua utenza l/h 174 254 319 299 385 475 373 495 617 455 631 734 561 699 863 561 699 863 930 1152 1307 967 1245 1476
Perdita di carico lato utenza kPa 6 12 18 8 12 18 10 16 24 12 21 28 12 18 26 12 18 26 12 17 22 15 24 33
Prestazioni in raffreddamento 7 °C / 12 °C (3)
Potenza frigorifera kW 0,89 1,28 1,60 1,68 2,17 2,65 2,20 2,92 3,60 2,68 3,69 4,25 3,22 3,90 4,65 3,22 3,90 4,65 4,29 5,00 6,91 5,77 7,32 8,60
Potenza frigorifera sensibile kW 0,71 1,05 1,33 1,26 1,65 2,04 1,59 2,14 2,67 1,94 2,73 3,18 2,56 3,17 3,92 2,56 3,17 3,92 2,97 3,78 5,68 3,80 4,87 5,78
Portata acqua utenza l/h 153 221 275 288 374 456 379 503 619 460 634 731 554 671 800 554 671 800 738 860 1189 992 1259 1479
Perdita di carico lato utenza kPa 7 13 18 8 13 18 10 17 24 13 23 29 14 19 26 14 19 26 10 13 22 15 23 30
Ventilatore
Tipo tipo Centrifugo Asincrono (FCZ_H) / Centrifugo Inverter (FCZI_H)
Numero n° 1 2 2 2 3 3 3 3
Portata aria m³/h 140 220 290 260 350 450 330 460 600 400 600 720 520 720 900 520 720 900 700 930 1140 700 930 1140
Potenza assorbita (FCZ_H) W 25 29 33 25 33 44 30 43 57 38 52 76 38 60 91 59 80 106 59 80 106 59 80 106
Potenza assorbita (FCZI_H) W 7 8 14 5 7 13 5 10 18 7 10 19 - - - 30 40 80 30 40 80 30 40 80
Diametro raccordi
Batteria principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Dati sonori ventilconvettori (4)
Livello di potenza sonora dB(A) 35,0 46,0 51,0 34,0 41,0 48,0 37,0 44,0 51,0 42,0 51,0 56,0 42,0 51,0 57,0 50,0 57,0 62,0 51,0 57,0 62,0 51,0 57,0 61,0
Livello di pressione sonora dB(A) 27,0 38,0 43,0 26,0 33,0 40,0 29,0 36,0 43,0 34,0 43,0 48,0 34,0 43,0 49,0 42,0 49,0 54,0 43,0 49,0 54,0 43,0 49,0 53,0
Alimentazione
Alimentazione 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aria ambiente 27 °C b.s./19 °C b.u.; Acqua (in/out) 7 °C/12 °C; EUROVENT
(4) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

*: Disponibile anche per la versione con Inverter (FCZI_H)
**: Disponibile solo per la versione con Inverter (FCZI_H).
Dati dimensionali

C B C B C
D

A
A
A

D
B

FCZ_H-HT / FCZI_H-HT FCZ_HP-HPO / FCZI_HP-HPO
Installazione a pavimento e Installazione a pavimento
pensile con mobile e pensile senza mobile

Taglia 200 300 400 500 600 700* 900 950
Dimensioni e pesi
H,HT mm 486 486 486 486 486 486 591 -
A
HP,HPO mm 216 216 216 216 216 216 216 216
H,HT mm 750 980 1200 1200 1320 1320 1320 -
B
HP,HPO mm 562 793 1013 1013 1147 1122 1147 1147
H,HT mm 220 220 220 220 220 220 220 -
C
HP,HPO mm 453 453 453 453 453 453 558 558
H,HT mm 90 90 90 90 90 90 90 -
D
HP,HPO mm 522 753 973 973 1122 1147 1122 1122
H,HT kg 15 17 23 22 29 29 34 -
Peso a vuoto
HP,HPO kg 12 14 20 23 29 26 32 32
*: Disponibile solo nella versione con Inverter (FCZI_H).
Per maggiori informazioni fare riferimento al programma di selezione o alla documentazione tecnica disponibile sul sito www.aermec.com
